一、概述

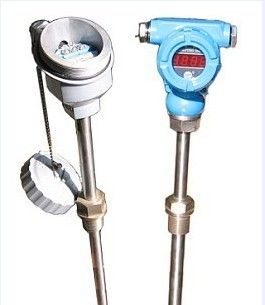

SBWZ、R热电偶（阻）温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。它采用二线传送方式（两根导线作电源输入，信号输出的公用传输线）。将热电偶、热电阻信号变换成与输入电信号被测温度成线性4~20mA的输出信号，变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛用于冶金、石油化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
二、温度变送器特点
1、采用环氧树脂密封结构，因此抗震、耐温，适合在恶劣现场环境中安装使用。
2、现场安装于热电阻、热电偶的接线盒内，直接输出4~20mA，这样既省去较贵的补偿导线费用，又提高了信号长距离传送过程中的抗干扰能力。
3、精度高、功耗低、使用环境温度范围宽、工作稳定可靠。
4、量程可调，并具有线性化较正功能，热电偶温度变送器具有冷端自动补偿功能。应用面广，既可与热电偶、热电阻形成一体化现场安装结构，也可作为功能模块安装入检测设备中。
三、主要技术指标：
1、输入：热电阻Pt100、Cu50、Cu100
热电偶K、E、S、B、T、J、N
2、输出：在量程范围内输出4~20mA直流信号可与热电阻温度的输出电阻信号成线性，可与热电阻温度计的输入温度信号成线性，可与热电偶输入的毫伏信号成线性，也可与热电偶温度计的输入温度信号成线性。
3、基本误差：±0.2%、±0.5%
4、传送方式：二线制
5、变送器工作电源电压最低12V，最高35V，额定工作电压24V。

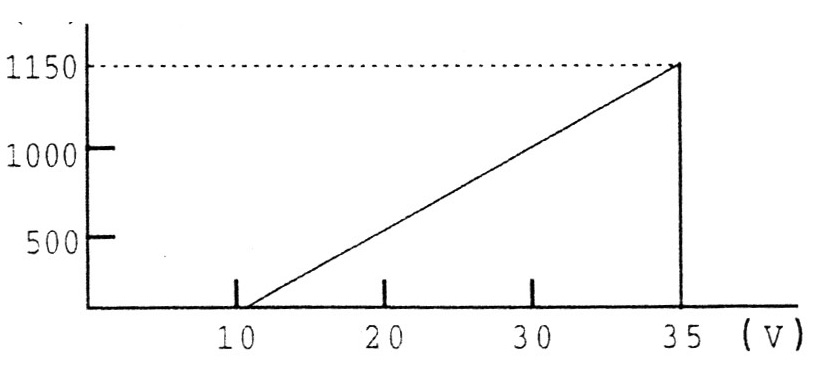

负载：（Ω）
6、负载：极限负载电阻按下式计算
RL（max）=50×（Vmm-12）
(即24V时负载电阻可在0~600Ω范围内选用)额定负载250Ω。
注：量程可调式变送器，改变量程时零点与满度需反复调试；电偶型变送器在调试前须预热30分钟。
7、环境温度影响≤0.05%1℃
8、正常工作环境：
A、环境温度-25℃~+80℃
B、相对湿度5%~95%
C、机械振动f≤55Hz振幅＜0.15mm
三、信号隔离器
1、SBWZ、R系列信号隔离器主要与DCS、PLC等工业测控系统配合使用，用来完善和补充系统模拟I/O插件功能，增加系统适用性和现场环境下的可靠性。本产品按国际电磁兼容性标准设计，采用国际上同行业公认的调制式变压器隔离技术，完成输入、输出、电源的相互隔离。在模块内部电路设计上，以低功耗、低温漂技术为基础，采用高品质元器件，使产品能够长期稳定工作，同时产品设有输入保
护、干扰抑制、隔离等功能。
2、技术参数
测量精度：±0.5F·S%或±0.2F·S%
输入信号：各种直流线性信号
输出信号：一进一出或一进两出
工作电源：DC24V
工作环境：0~50℃，相对温度≤85%，无腐蚀气体，无强烈震动场合。
输入阻抗：230Ω+输出负载电阻
输出负载电阻：50~500Ω
隔离：输入、输出、电源间相互隔离
绝缘电阻：电源、输入、输出端子间≥100MΩ
绝缘强度：电源、输入、输出端子间1000VDC/分钟
七、热电偶温度变送器校验步骤
1、检验时，在输放端接入电位差计，输出信号为电动势，在输出端接上24VDC稳压电源并串接上标准电流表。
2、调零：反接信号输入线，使电位差计输出校验现场室温对应电动势，调整电位器Z，使电流表读数为4mA。
3、调满：正接信号输入线，使电位差计输出满量程对应电动势，调整电位器S，使电流表读数为20mA。（该电动势为满度电动势减去室温对应电动势后的值）
例：在检验现场室温为7℃，输入信号为K，量程为0~1000℃的温度变送器标定，通过查表得知7℃对应电动势为0.277mV，1000℃
