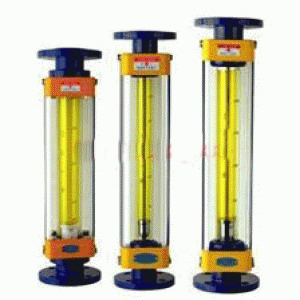

玻璃转子流量计 金湖大华自动化仪表有限公司 电话：0517-86910065   手机：15195514322



玻璃转子流量计的主要测量元件为一根垂直安装的下小上大锥形玻璃管和在内可上下移动的浮子。当流体自下而上经锥形玻璃管时，在浮子上下之间产生压差，浮子在此差压作用

下上升。当此上升的力、浮子所受的浮力及粘性升力与浮子的重力相等时，子处于平衡位置。因此，流经玻璃转子流量计的流体流量与浮子上升高度玻转子流量计的流通面积之间存在着一定的比例关系，浮子的位置高度可作为流量量度。 玻璃转子流量计主要用于化工、石油、轻工、医药、化肥、化纤、食品、染料、环保及科学研究等各个部门中，用来测量单相非脉动(液体或气体)流体的流量。防腐蚀型玻璃转子流量计主要用于有腐蚀性液体、气体介质流量的检测，例如强酸(氢氟酸除外)、强碱、氧化剂、强氧化性酸、有机溶剂和其它具有腐蚀性气体或液体介质的流量检测。

玻璃转子流量计安装和使用说明

如何正确选用玻璃转子流量计玻璃转子流量计是一种使用简单、读数方便、用途十分广泛的瞬时流量测量仪表。在环境保护设备仪器这个范畴里用量多达三万余台／年。因此，选好、用好这种仪表，极为重要。

　　一、玻璃转于流量计的品种及选用

　　玻璃转子流量计根据它的用途和适应范围可分为：普通型、带筋维管型，微小流量及小外形型、耐腐型、实验室型、保温型、报警型和耐高压型八个系列。按照国家制订的仪表系列型谱，不论哪个系列，最多包括从1毫米到100毫米共12个口径数，可测量的流量范围是：液体（水）0.1毫升/分～40立方米／时，气体（空气）1毫升／分～1000立方米／时。用于环保仪器配套的玻璃转子流量计一般口径不超过10毫米，测量的流量属小流量范围。

　　玻璃转子流量计的选用可从以下几个方面考虑。

　　1． 测量的对象。即测量介质种类、压力大小、化学性质。如液体介质、气体介质，对具腐蚀性的介质则应选择耐腐流量计。

　　2． 流量计本身性能。上述条件确定后一般讲，若价格没有大的变化，可优先选用针阀置于流量计上部的；有较大流通孔的，是直接流量刻度的；结构简单的；外部尺寸较小的等等。如是小流量范围，则可选用球浮子式，因它测量时稳定、不易积尘、精度较高、互换性好。

　　3． 根据价格选用。一般讲，精度高的价格高。要根据测量目的选用仪表精度等级，如只须控制测量介质通过量，经试运行调整，以后需始终稳定这个通过量，那么精度就是次要的。

　　二、玻璃转子流星计的刻度修正

　　玻璃转子流量计的刻度，是生产厂在本厂条件下用近于理想流体的水和干燥空气作介质标定得到的。但在流量计的使用现场，有两种情形不能直接使用它的刻度值：一是测量介质不是水和空气，二是测且介质虽为水和空气，但其状态（温度．压力）与刻度状态有别。这样，在使用流量计时，为获得正确测量结果，就出现了需要把刻度值进行修正的问题。因而，解决好玻璃转子流量计刻度修正，是用好这种仪表的关键。

　　考虑到环保仪器使用转子流量计大量的用采测气体介质流量，因此下文仅就气体介质测量时的密度修正进行讨论。由于气体介质的粘度很小，故而讨论时略去粘度影响。实践证明，这不影响修正后的精度。

　　下面是转子流量计流量一般表达式

　　式（1）是不考虑介质粘度影响的计算式。从（1）式可明显得出：当一台流量计浮子位置高度确定后，被测介质密度ρ是唯一的变数，如果被测介质密度不同，则介质通过流量计的流量也不同。因此，刻度修正实际上也就是流量修正。

　　如果两种不同密度ρ1、ρ2的介质分别通过同台转子流量计时，若浮子平衡在同一位固上，由（1）式得转子流量计密度换算的基本式：

　　式中，P1、Tl和P2、T2是同一介质的两种状态分别用压力和温度两个参数表示。可见，对同种气体介质而言，其密度换算完全可以转化为不同状态下的温度、压力换算。这样，对于测量同种气体介质流量的刻度修正，最终变成了温度、压力的状态修正（实质上是密度修正），显而易见，这是一般使用单位极易实现的修正方法。
