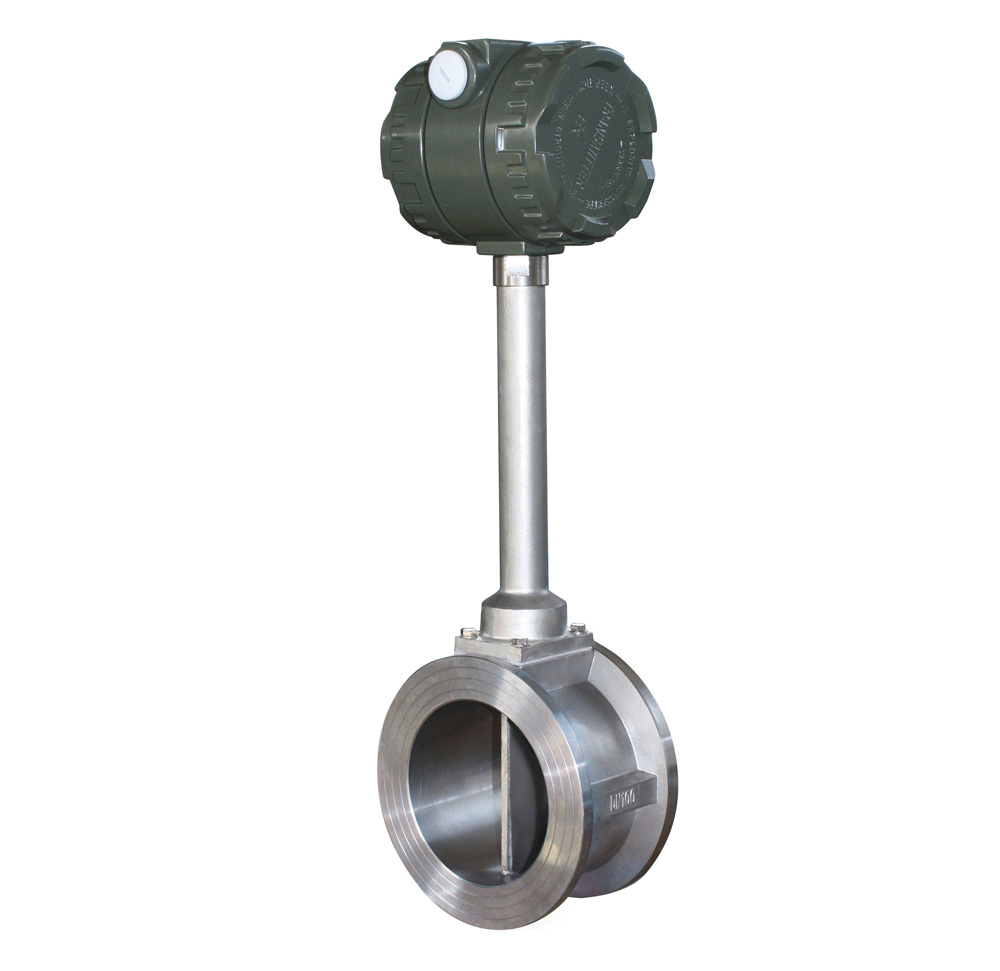

涡街流量计采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种型式，基本型测量单一流量信号；复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构，以适应不同的安装环境。
产品特点：
n 无可动部件，长期稳定，结构简单便于安装和维护
n 采用消扰电路和抗振动传感头，具有一定抗环境振动性能
n 采用超低功耗单片微机技术，1节3.2V10AH锂电池可使用5年以上
n 由软件对仪表系数非线性进行修正，提高测量精度
n 压力损失小，量程范围宽
n 采用EEPROM对累积流量进行掉电保护，保护时间大于10年
用途：
本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量
技术参数：
|
公称通经（mm）
|
15，20，25，40，50，65，80，100，125，150，200，250，300
|
|
仪表材质
|
1Cr18Ni 9Ti
|
|
公称压力（Mpa）
|
PN1.6Mpa；PN2.5Mpa； PN4.0Mpa
|
|
被测介质温度（℃）
|
－40～+250℃ ；－40～+350℃
|
|
环境条件
|
温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa
|
|
精度等级
|
测量液体：示值的±0.5
测量气体或蒸汽：示值的±1.0、±1.5
|
|
量程比
|
1:10；1:15
|
|
阻力损失系数
|
Cd<2.6
|
|
输出信号
|
传感器：脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V
变送器：两线制4 ~ 20mADC电流信号
|
|
供电电源
|
传感器：+12VDC 、+24VDC（可选）
变送器：+24VDC
现场显示型：仪表自带3.2V锂电池
|
|
信号传输线
|
STVPV3×0.3（三线制），2×0.3（二线制）
|
|
传输距离
|
≤500m
|
|
信号线接口
|
内螺纹M20×1.5
|
|
防爆等级
|
ExdIIBT6
|
|
防护等级
|
IP65
|
|
允许振动加速度
|
1.0g
|
产品型号与标记
|
产品型号与标记
|
说明
|
|
种类LUG
|
|
|
|
|
|
|
|
|
利用卡门涡街原理，流量传感器
|
|
检测方法
|
B
|
应力式检测
|
|
|
—
|
|
|
法 兰 连 接
|
1
|
表体法兰标准：GB/T9119·10－2000
|
|
法 兰 卡 装
|
2
|
产品出厂自带卡装法兰、螺栓及垫片
|
|
被测介质
|
气 体
|
1
|
|
|
液 体
|
2
|
|
|
蒸 汽
|
3
|
|
|
口 径
|
01
|
20mm
|
|
02
|
25mm
|
|
04
|
40mm
|
|
05
|
50mm
|
|
06
|
65mm
|
|
08
|
80mm
|
|
10
|
100mm
|
|
12
|
125mm
|
|
15
|
150mm
|
|
20
|
200mm
|
|
25
|
250mm
|
|
30
|
300mm
|
|
信号及转换器类型
|
Z
|
一体型
|
|
|
N
|
电压脉冲
|
|
A
|
4～20mADC，二线制
|
|
B
|
电池供电，现场液晶显示
|
|
C
|
现场液晶显示，4～20mADC
|
|
F
|
|
分体型
|
|
|
N
|
电压脉冲
|
|
C
|
4～20mADC，带电流指示表头
|
|
|
E
|
防爆，ExdIIBT6
|
|
N
|
不防爆
|
