一、涡街流量计原理
在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡门涡街，如图(一)所示。
图(一)旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:
f=St.V/〔（1-1.25d/D）d〕
式中：f－发生体一侧产生的卡门旋涡频率
St－斯特罗哈尔数
V－流体的平均流速
d－柱体流面宽度
D-管道内径
在漩涡发生体中装入电容检测探头或压电检测探头及相应匹配电路，即可构成电容检测式涡街流量/传感器或压电检测式涡街流量传感器。
图（二）
在曲线表中St＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。
Q＝3600f/K或M=ρ3600 f/K
式中：K＝仪表常数（1/m³）。
M=质量流量
Q＝体积流量（m³/h）
ρ=介质密度（kg/m³）
F=频率Hz
二、涡街流量计技术参数
|
公称通径(mm)
|
25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)
|
|
公称压力(MPa)
|
DN25-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货)
|
|
介质温度(℃)
|
压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货）
|
|
本体材料
|
1Cr18Ni9Ti，(其它材料协议供货)
|
|
允许振动加速度
|
压电式:0.2g 电容式:1.0～2.0g
|
|
精确度
|
±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
|
|
范围度
|
1：6～1：30
|
|
供电电压
|
传感器：+12V DC，+24V DC；变送器：+24V DC；电池供电型：3.6V电池
|
|
输出信号
|
方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA
|
|
压力损失系数
|
符合JB/T9249标准 Cd≤2.4
|
|
防爆标志
|
本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5
|
|
防护等级
|
普通型IP65 潜水型 IP68
|
|
环境条件
|
温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa
|
|
适用介质
|
气体、液体、蒸汽
|
|
传输距离
|
传感器：最长可达4km，两线制变送器(4～20mA)：负载电阻≤750Ω
|
三、涡街流量计分类

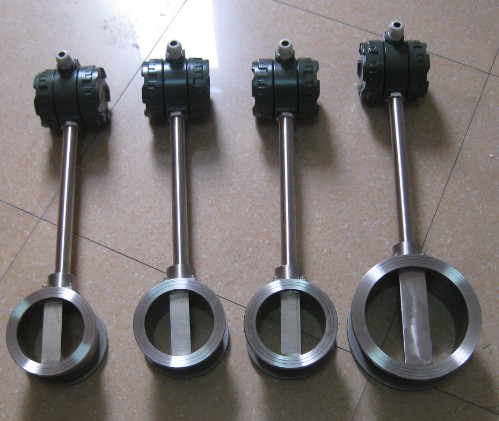

.压电式管道型涡街流量计
.压电式插入型涡街流量计
.电容式管道型涡街流量计
.电容式插入型涡街流量计
四、涡街流量计应用
涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气、氢气、天然气、煤气等) 、水和液体（如：水、汽油、酒精、苯类等）的计量和控制.
五、涡街流量计选型
|
型 谱
|
说 明
|
||||||
|
HPLUG
|
|
涡街流量仪表
|
|||||
|
检测
|
B
|
|
压电式传感器
|
||||
|
方式
|
E
|
|
电容式传感器
|
||||
|
连接方式
|
1
|
仅对满管型
|
法兰连接型
|
||||
|
2
|
仅对满管型
|
法兰卡装型
|
|||||
|
3
|
仅对插入型
|
简易插入型
|
|||||
|
4
|
仅对插入型
|
球阀插入型
|
|||||
|
测量介质
|
2
|
|
液体
|
||||
|
3
|
气体
|
||||||
|
4
|
蒸汽
|
||||||
|
公称通径
|
2
|
|
DN25
|
||||
|
…
|
… 单位：mm
|
||||||
|
30
|
DN300
|
||||||
|
使用环境
|
P
|
|
普通型
|
||||
|
B
|
防爆型
|
||||||
|
输出信号
|
1
|
脉冲输出
|
|||||
|
2
|
4～20mA电流输出，液晶显示
|
||||||
|
3
|
RS-485通讯
|
||||||
|
4
|
电池供电，不带温度、压力补偿
|
||||||
|
5
|
温压补偿一体，4～20mA电流输出型
|
||||||
|
6
|
温压补偿一体，电池供电型
|
||||||
