一、 概述：

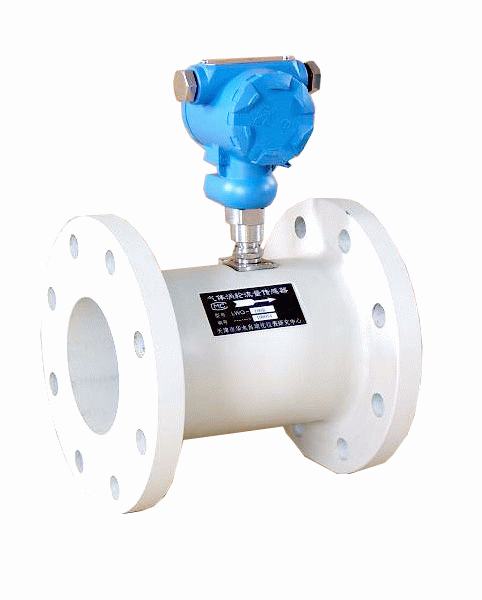

1、DH-LWGY型涡轮流量传感器(以下简称传感器)为我公司新研制开发的防腐型传感器，与显示仪表配套组成涡轮流量计。可测量液体的瞬时流量和累计体积总量，也可以对液体定量控制。传感器具有精度高寿命长操作维护简单等特点，广泛用于工矿、石油、化工、冶金、电厂等行业。传感器全部采用非金属材料，测量较强腐蚀性液体尤为适用。是测量腐蚀性液体的理想仪表。
2、传感器适用于无纤维、颗粒等杂质的液体。
3、如用户需用特殊型式的传感器，可共同协商订货。需防爆型传感器时，在订货中加以说明。
二、工作原理：
被测液体流经传感器时，传感器内叶轮借助于液体的动能而旋转。此时叶轮叶片使检出装置中的磁路磁阻发生周周期性变化，因而在检出线圈两端感应出与流量成正比的电脉冲信号，经前置放大器放大后送至显示仪表。
在测量范围内，传感器的流量脉冲频率与体积流量成正比，这个比值即为仪表系数用K表示：: K=f / Q或K＝V / N
式中：f－流量信号频率(Hz)；
Q－体积流量(m³/h或L/h)；
N－脉冲数；
V－体积总量(m³/L)；
每台传感器的仪表系数由制造厂填写在检定证书中。出厂时K值已设入配套的显示仪表中，可显示出瞬时流量和体积总量,使用厂家切忌改动K值。
三、主要技术参数：
1、基本参数(如下表)
|
型号规格
|
公称通径DN(mm)
|
始动流量
(m3/h)
|
流量范围(m3/h)
|
安装形式
|
L
|
D
|
d
|
孔数个
|
|
DH-LWGY-40F
|
40
|
0.2
|
0.6-20
|
法兰
|
140
|
φ110
|
φ18
|
4
|
|
DH-LWGY-80F
|
80
|
0.8
|
7-100
|
法兰
|
160
|
φ160
|
φ18
|
8
|
|
DH-LWGY-100F
|
100
|
1.5
|
10-200
|
法兰
|
180
|
φ180
|
φ18
|
8
|
2、准确度：1.0%级、0.5%级
3、使用条件：
1)环境温度：-20～+55℃
2)相对温度：5%～95%
3)介质温度：-20～+80℃
4)防爆等级：ibⅡBT4
4、介质压力：1.0MPa
5、输出方式：脉冲输出或4～20mA两线制
6、安装方式：法兰连接
7、传输距离：传感器至显示仪表的距离可达1km
四、标记的含义：
1、DH-LWGY－SF：脉冲输出(5～24V供电)
2、DH-LWGB－SF：4～20mA两线制变送输出(24V供电)
3、DH-LWY－SF： 现场显示瞬时流量及累计量最大耗电电流25uA
五、特点：
1、流量范围宽，最大量程比可达到1：50
2、全部采用非金属材料UPVC(轴承采用防腐陶瓷轴承)
3、适用于测量较强腐蚀性的酸、碱、盐液体
4、现场显示最大耗电电流为25uA
|
