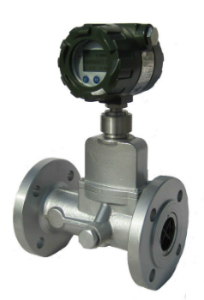

产品名称：旋进旋涡流量计、智能旋进旋涡流量计、旋进旋涡气体流量计、天然气流量计
当流体通过螺旋形导流叶片组成的旋涡发生体后，流体被迫绕旋涡发生体中心剧烈地旋转，形成旋涡流。旋涡流加速，沿流动方向经缩径段，流动强度增强。当旋涡流进入扩散段后，在导流体回流的作用下，该旋涡产生二次旋转运动，即旋涡进动。二次旋涡进动的频率与流量成正比。当流量计设计得当时，在很宽的流量范围内，旋涡的频率与流量成线性关系。该频率由压电传感器检测，由流量积算仪进行运算和处理。
旋进旋涡气体流量计特点：
1．内置式压力、温度、流量传感器，安全性能高,结
构紧凑，外形美观。
2．就地显示温度、压力、瞬时流量和累积流量。
3．采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。
4．特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失,可永久性保存。
5．整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。
6．防盗功能可靠，具有密码保护,防止参数改动。
旋进旋涡气体流量计技术参数：
1流量计规格、基本参数和性能指标(见表1)
|
型号规格
|
公称通径
|
流量范围
|
仪表系数
|
压力等级
|
准确度
|
备注
|
|
DN(mm)
|
(m³/h)
|
(m³)-1
|
(Mpa)
|
(级)
|
|
LUX-25
|
25
|
2.5～30
|
240000
|
1.6；2.5；4.0
|
1.5
|
PN≤1.6MPa为铝合金外壳；PN≤4.0MPa为铸钢或不锈钢外壳；PN＞4.0MPa为特殊规格；请在订货时注明
|
|
LUX-32
|
32
|
4.5～60
|
90000
|
|
LUX-50
|
50
|
10～150
|
24000
|
|
LUX-80
|
80
|
28～400
|
4800
|
|
LUX100
|
100
|
50～800
|
2800
|
|
LUX-150
|
150
|
150～2250
|
680
|
|
LUX-200
|
200
|
360～3600
|
210
|
注：a.表中所列的流量范围为产品出厂时检定的流量范围(常温、常压下介质为空气P=1.205Kg/m3)；
b.随着压力的增大，流量范围也随之扩大。
2.标准状态情况；P=101.325kPa，T=293.15K
3.使用条件：
环境温度：-30~+60℃
介质温度：-20~+80℃
相对温度：5%~95%
大气压力：86kPa~106kPa
4.电气性能指标
工作电源：外电源：+24VDC
内电源：3.6V锂电池
整机耗能：外电源，<1W
内电源，<0.3mW，锂电池可用二年以上。
输出方式：频率信号
4~20mA电流信号:对应流量0~Qmax,20mA对应流量可由用户自己设定。
RS485通讯：可传输温度、压力、瞬时流量和累积流量参数。
5.防爆标志：Exd Ⅱ BT4
6.防护等级：IP65
旋进旋涡气体流量计应用：
空气，天然气，气体，液体
旋进旋涡气体流量计选型：
|
代号
|
口径
|
流量范围m3/h
|
|
LUX-25
|
DN25
|
2．5～30
|
|
LUX-32
|
DN32
|
4．5～60
|
|
LUX-50
|
DN50
|
10～150
|
|
LUX-80
|
DN80
|
28～400
|
|
LUX-100
|
DN100
|
50～800
|
|
LUX-150
|
DN150
|
150～2250
|
|
LUX-200
|
DN200
|
360～3600
|
|
|
代号
|
功能1
|
|
N
|
无温压补偿
|
|
Y
|
带温压补偿
|
|
|
代号
|
输出型号
|
|
F1
|
4-20mA输出(二线制)
|
|
F2
|
4-20mA输出(三线制)
|
|
F3
|
RS485通讯接口
|
|
|
代号
|
功能2
|
|
E1
|
1.0级
|
|
E2
|
1．5级
|
|
T
|
常温
|
|
P1
|
1．6Mpa
|
|
P2
|
2．5Mpa
|
|
P3
|
4．0Mpa
|
|
D1
|
内部3.6V供电
|
|
D2
|
DC24V供电
|
|
B1
|
不锈钢
|
|
B2
|
铝合金
|
|
