产品编号：	DH-LCU

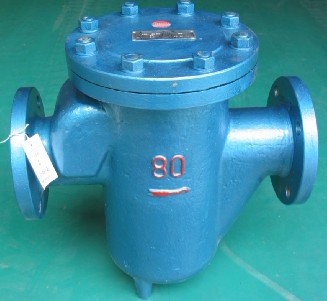

产品名称：	U型过滤器
查看次数：	1455
产品特点：	过滤器是安装在流量计进口端，主要作用是用来过滤被测液体中含有的颗粒杂质，以保证流量计正常运行

U型过滤器的详细资料：

广泛用于蒸汽、空气、水、油品等系统管道中，保护各种计量器、泵机、阀门、疏水器等设备。

广泛用于蒸汽、空气、水、油品等系统管道中，保护各种计量器、泵机、阀门、疏水器等设备。

一、特点

UG型压力损失小，流通面积大，抗污性强。排污方便。

二、主要性能规范广州奥村阀门有限公司

Type 型号	Pressure Nominal(MPa) 公称压力	Working Temperature(℃) 工作温度	Filter Net Eye Number 滤网目数	APPlicable Media 适用介质
YG—W	2.0	300	20～150	Steam，Air，Water，Oil
YG—F	5．O	425	20～150	蒸汽、空气、水、油

尺寸图

Type 型号	Nominal Diameter(DN)公称通径	External dimensions(mm)外形尺寸
Type 型号	Nominal Diameter(DN)公称通径	A	L	H
UG型一A	10	150	80	125
	15	150	80	125
	20	180	100	153
	25	180	100	153
	40	200	155	304
	50	300	155	340
	65	340	220	380
	80	400	250	420
	100	500	295	502
	150	600	335	650
	200	786	395	770
UG型一B	Nominal Diameter(DN)公称通径	External dimensions(mm)外形尺寸
	Nominal Diameter(DN)公称通径	L	H1	H2
	15	270	90	145
	20	270	90	145
	25	270	90	145
	32	320	125	175
	40	320	125	175
	50	320	125	175
	65	430	140	220
	80	430	140	220
	100	430	140	220
	125	460	160	235
	150	460	170	235
	200	460	190	235
