l      产品概述：

DHR-200E系列4通道单色无纸记录仪，可输入标准电流、标准电压、毫伏、热电偶、热电阻等多种信号。具有继电器报警、历史数

据转存以及远程通信功能.

l      主要技术指标

n       输入部分

输入点数：1-4通道

输入种类

输入	类型
电流	0～10mA、4～20mA
电压	0～20mV、0～100mV、0～5V、 1～5V
热电偶	Pt100、Cu50
热电阻	B、E、J、K、S、T

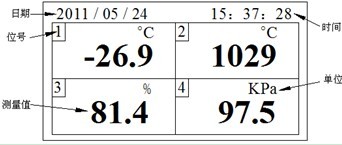

总貌画面：

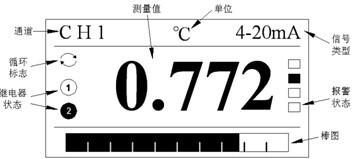

数显画面：

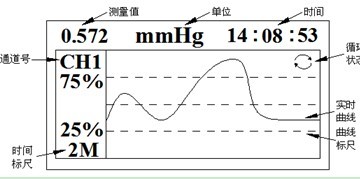

实时曲线：

n       输出

通讯：485通讯接口

波特率：1200 bps、4800 bps、9600 bps、19200 bps、38400 bps、57600 bps。

报警：最多2个继电器接点，触点容量1A 30VDC，默认为常开触点。

电流：4～20mA输出，负载能力750Ω（最大）。

配电：24VDC馈电隔离输出，可提供最大50mA的电流。

n       精度

实时显示：±0.2% F.S.；

追忆精度：±0.2% F.S.；

冷端误差：±2℃；

时钟精度：±2S/Day。

注：热电偶应去掉冷端误差。

n       记录间隔

1秒至240秒，共分为8档：1/2/5/20/40/60/120/240 S。

n       记录容量

4 MBit，用户可通过仪表组态（0.5MBit为单位）分配给两个输入通道使用。

n       记录时间

在不掉电的情况下，每个通道的记录总时间T可根据该通道记录间隔t和容量n来计算,计算公式如下：

T=0.74×n×t；

其中：T的单位为：天；

      t的单位为：S；

      n的单位为：M，值为0.0、0.5、1.0、1.5、2.0、2.5、3.0、3.5、4.0可选。

例如：在n=4.0,t=240S的情况下，该通道可记录的时间达T=710.4天。

n        供电

交流电：0.2A @ 90~260VAC，45~55Hz。

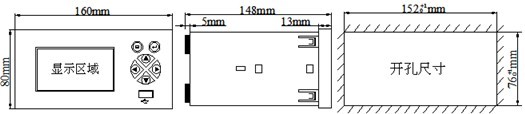

n       尺寸

外型尺寸：160mm（宽）×80mm（高）×148mm（深）；

开孔尺寸：152 mm×76 mm。

n       净重

≤1.0kg。

n       保存条件

温度：-20～60℃，避免日光直晒；

湿度：<85%RH（无凝结）。

n       工作条件

温度：0～55℃；

湿度：10%～85%RH（无凝结）。

禁止在腐蚀性环境下工作，禁止液体或导电体进入表内，保证通风口处通风良好。
