一、测量原理：
导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
二、输入：
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与脉冲的时间行程T成正比： D=C×T/2 其中C为光速
因空罐的距离E已知，则物位L为： L=E-D
三、输出：
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
四：仪表介绍：
|
DHM-52系列导波雷达物位仪表
|
|
|
|
|
类 别
|
DHM-52LA
|
DHM-52LB
|
DHM-52LC
|
|
应 用
|
液体、固体颗粒
|
液体、固体颗粒
|
液体
|
|
测 量范 围
|
30米
|
6米
|
6米
|
|
过 程 连 接
|
螺纹、法兰
|
螺纹、法兰
|
螺纹、法兰
|
|
过 程 温 度
|
-40-250℃
|
-40-250℃
|
-40-250℃
|
|
过 程 压 力
|
-1.0-40bar
|
-1.0-40bar
|
-1.0-40bar
|
|
精 度
|
±1mm
|
±1mm
|
±1mm
|
|
频 率 范 围
|
100MHZ-1.8GHZ
|
100MHZ-1.8GHZ
|
100MHZ-1.8GHZ
|
|
防爆/防护等级
|
EXiaIICT6/IP68
|
EXiaIICT6/IP68
|
EXiaIICT6/IP68
|
|
信 号 输 出
|
4…20mA/HART(两线)
|
4…20mA/HART(两线)
|
4…20mA/HART(两线)
|

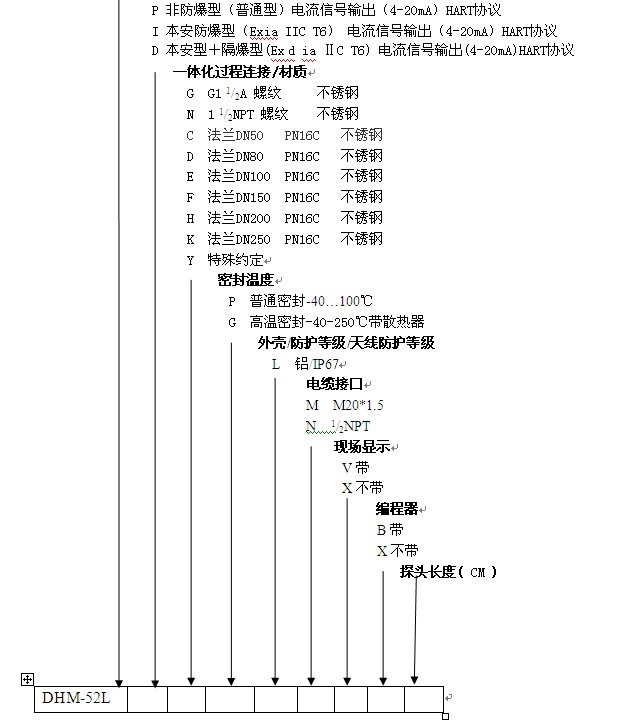

五、产品选型：
DHM-52L
仪表型号 探头类型 最大量程 材质
DHM-52LA 6mm 缆式探头 30000mm 不锈钢
DHM-52LB 10mm 杆式探头 6000mm 不锈钢
DHM-52LC 10mm双杆式探头 6000mm 不锈钢（法兰安装）
