磁翻板液位计主体外的翻板箱受主体内浮子（具有定向磁性源，按不同介质和压力针对研制）的作用促其翻板翻动并显示红白颜色，并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺，从而使液位的指示显得更加清晰。
主要技术指标
1、量程范围（mm）：300～19000
2、介质密度（g/cm3）：0.5～2
3、介质粘度： ≤0.02Pa.S
4、工作温度℃：-40～350
5、压力等级（MPa）：≤32
6、测量精度（mm）：≤±10
7、安装方式：侧装式、顶装式、底装式
8、防护等级：IP65
9、防爆等级：ibⅡCT4（本安型）、dⅡBT3（隔爆型）
10、传输方式：4～20mA 或 开关量
11、接口法兰：PN4.5 DN25 HG20593（侧装式）
PN1.0 DN100 HG20593（顶装式、底装式），可以根据用户的需要特殊定制。
注：当液位计安能装受环境影响，空间位置L1<300订货时应明显提出。
|
结构特点：
l、基本型
液位计根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的永久磁钢通过磁耦合作用，驱动红、白色翻柱翻转 180 。 液位上升时，翻柱由白色转为红色，下降时由红色转为白色，从而实现液位的指示。
2、上下限开关输出
利用磁性浮子随液位移动，使安装在液位计立管设定位置的簧片开关动作，实现 ON-OFF 控制或报警。
3、 电远传
在磁翻板液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量无件依次动作，获得电阻信号变化，转换成 0~10mA 或 4~20mA 的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示。
4、主要技术参数
|
安装形式内容
|
侧装式
|
顶装式
|
|
安装间距
( 测量范围 )
|
500,800,1100,1400,1700,2000,2500,
3000,3500,
4000,4500,5000,5500,6000mm
|
500,800,1100,1400,
1700,2000,2500,3000mm
|
|
工作压力
|
0.6,1.6,2.5,4.0MPa
|
0.6,1.6,2.5MPa
|
|
介质密度
|
≥ 0.5g/cm 3
|
≥ 0.76g/cm 3
|
|
连接法兰
|
不锈钢
|
法兰 20-40(D N 20 P N 4.0)
(GB9119-88)
|
法兰 200-25(D N 200 P N 2.5)
(GB9119-88)
|
|
ABS
|
法兰 20-10(D N 20 P N 1.0) (GB9119-88)
|
法兰 200-6(D N 200 P N 0.6)
(GB9119-88)
|
|
主体材料
|
ABS( 工作压力 0.6MPa) 1Cr18Ni9T
|
|
介质温度
|
-40 ℃ ~100 ℃ (ABS: -40 ℃ ~80 ℃ )
|
|
环境温度
|
-40 ℃ ~+70 ℃
|
|
示值误差
|
± 10mm
|
|
介质粘度
|
≤ 1st(10 - 4 m/s)
|
|
上下限开关
输出
|
1. 控制灵敏度 : 10mm
2. 输出接点容量 : AC220V2A
3. 接点寿命 : 5 × 10 4
|
|
电远传连续
显示
|
1. 精度 : ± 1.5%
2. 输出负载 : 750
3. 输出信号 : 0~10mA 输出 ,220VAC 电源
4~20mA 输出 ,24VDC 二线制
4. 防爆特征 ia Ⅱ CT4 本质安全型
|
|
|
|
|
5、型号
磁翻板液位计的组成如下：
|
|
|
DHUHZ
|
磁翻板液位计
|
|
|
|
代码
1
2
|
安装方式
侧装式
顶装式
|
|
|
代码
1
2
|
主体材质
ABS
1Cr18Ni9Ti
|
|
|
代码
1
2
3
4
|
公称压力
0.6MPa( 仅适用于主体材质为 ABS 时 )
1.6Mpa
2.5Mpa
4.0MPa
|
|
|
代码
1
2
3
4
5
|
型式
基本型
带上、下限开关输出
带电远传 (0~10mA 输出 ,220V,AC)
带电远传 (4~20mA 输出 ,24V,DC)
带本安防爆型远传 (4~20mA 输出 ,24V,DC)
|
|
|
|
安装间距 ( 测量范围 )
|
|
|
L1
|
安装深度 ( 顶装式 ) (0~4000mm 任选 )
|
|
|
介质
密度
|
g/cm3
|
|
|
|
|
|
|
|
DHUHZ 1 1 1 1 L= □ L= □ p= □
|
|
|
|
|
|
|
|
|
|
|
|
|
型号标记示例：
示例 1 ： DHUHZ-1111 L=2500 ρ =0.6 侧装式 ,ABS(0.6MPa), 基本型 , 安装间距 2500mm, 介质密度 0.6g/cm 3 。
示例 2 ：DHUHZ -2232 □ L=2500 L1=3000 ρ =0.5 顶装式 , 不锈钢 (2.5MPa), 带上、下限开关输出 , 测量范围 2500mm. 安装深度 3000mm, 介质密度 0.5g/cm 3 。
|
|
定货须知
l、定货时请注明型号规格、测量范围、安装深度、介质密度、介质温度及工作压力等。
2、用户如使用 JB 及 HG 法兰或或其它规格的法兰时可专门提出 , 我厂专业人员将协助您选型或为您设计制造特殊产品。
3、用户须根据下表自备法兰及密封垫等连接件。用户自备法兰的相关尺寸及密封尺寸见下图及表：
|
|
安装
型式
|
主
体
材
质
|
公称直径
|
公称
压力
DN
(mm)
|
法兰外径
PN
(Mpa)
|
螺心
栓圆
孔直
中径
K
|
螺孔径 L
|
螺栓
|
密封面
|
法兰厚度 C
|
法兰密封垫
|
|
数
量
n
|
螺
纹
Th
|
d
|
f
|
外径
|
内径
|
厚度
|
|
侧
装
|
不锈钢
|
20
|
4.0
|
105
|
75
|
14
|
4
|
M12
|
56
|
2
|
16
|
61
|
27
|
2
|
|
ABS
|
20
|
1.0
|
105
|
75
|
14
|
4
|
M12
|
56
|
2
|
16
|
61
|
27
|
2
|
|
顶
装
|
不锈钢
|
200
|
2.5
|
360
|
310
|
26
|
12
|
M24
|
274
|
3
|
32
|
284
|
220
|
2
|
|
ABS
|
200
|
0.6
|
320
|
280
|
18
|
8
|
M16
|
258
|
3
|
24
|
262
|
220
|
2
|
|

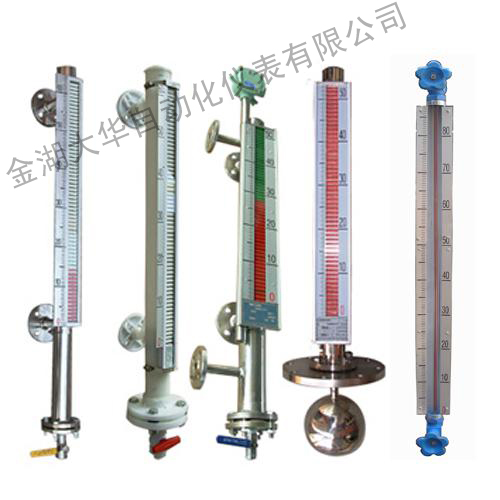

DHUHZ磁翻板液位计由本体、翻板箱（由红、白双色磁性小翻板组成）、浮子、法兰盖等组成，用于各类液体容器的液位测量。能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。DHUHZ产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上DH液位变送器可将液位、界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。DHUHZ系列磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。
工作原理： |
